產品特點

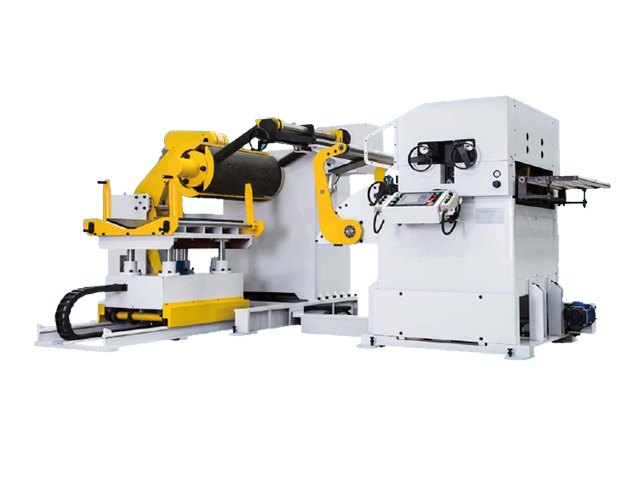

1、厚板三合一送料機適合0.6～6.0mm厚的各種金屬卷料，針對節省空間及容易操作而開發設計。
2、蝸輪升降系統，可輕松調整出料高度，完全滿足不同的模具線高度，確保送料更順暢。
3、采用安川人機接口控制系統，只要輕點液晶觸摸屏，就可輕松進行參數設定、監視和保護。
4、采用日本安川高精度大功率的伺服驅動馬達，確保送料精確到位，完全自動配合沖床送料。
5、料卷裝置，采用油壓擴張，降低勞動強度，減少安全事故。
6、料卷自動壓料裝置，避免厚的材料反彈松散。
7、整平滾筒采用進口優質軸承鋼,經高頻、淬火、鍍硬鉻處理后，表面硬度可達HRC62℃以上，耐磨性好，以高強度的矯正能力,實現理想的平整度。
8、在滾筒中部設有可調補強裝置，增加了滾輪的鋼度，防止?jié)L筒的變形，更好的保證整平精度。
9、該機有自動入料導料裝置，可將材料自動導入到送料機內，安全省力。
10、油壓自動補壓裝置，確保料架的張力穩定，防止卷料的松散，安全可靠。
11、可配合多工程模具，進行多段式送料，超越單一固定值送料，滿足客戶對多段式送料的需求，進行多樣化的沖壓加工。該機臺可選配油壓臺車，降低工人勞動強度，節省上料時間，提高生產效率。

性能特點
1、操作面板采用彩色液晶顯示器，大尺寸的觸摸屏，高清晰的操作畫面，配合操作安全保護系統，即便是初次使用者也能安心操作。
2、健全的操作系統人性化設計，將準備工作縮短。先進的自動診斷系統，協助操作者快捷掌控本機的卓越性能。
3、采用日系伺服馬達，確保高精度送料。
4、送料滾輪及整平滾輪經特殊熱處理，硬度高(HRC60°)、耐磨、壽命長。
5、將安全系數增強一倍的設計理念，令設備安全使用壽命更加延長。
6、多樣的機種選擇，更適合沖床大小及作業的需求。若有特殊規格需求，本公司亦可承制。

結構特點
機械部分在零件的選配上有著高標準高要求的原則，對于組裝流程及零配件，堅持要求符合原設計標準與原材料，絕不因?yàn)閷?duì)成本的考慮而犧牲對產品質量的要求。
1、主要配備：
(1)材料架箱體采用鋼板焊接而成，焊接表面經打磨。箱體焊接后經退火去應力處理后再加工軸承孔。
(2)主馬達驅動采用減速馬達驅動，帶矢量變頻控制；經鏈輪帶動收料。傳動部位帶防護罩。
(3)內徑擴張采用油壓式擴張，料卷卷筒采用楔形式滑塊結構；
(4)四葉片設計，葉片弧度與材料內徑吻合，葉片表面經硬鍍處理，光滑耐磨，葉片寬度≥200mm,厚度≥18mm；在使用過程中不會損壞材料。
(5)收料帶張力導滾,導滾經高頻鍍鉻處理，帶盤式定寬裝置。
(6)主軸采用ø140的45#無縫管，經調質處理。
(7)軸承：采用日本制NSK 、KOYO、NTN等品牌；
(8)銅襯：全部采用自潤軸承(OILESSMETAL)或銅襯；
(9)齒輪：全部經淬火處理，另外所有鏈條及鍵槽定位采緊密手工精密配合組裝，并有黃油杯潤滑裝置；
(10)整平部調整：采四點渦輪式附手輪及百分位表，可精密調整并輕易讀出0.1mm的數值，整平后材料可調整為往上或往下的弧度及所需平坦度；
(11)料弧的控制：采用二組電眼對照式（日本神氏品牌），加裝變頻器及碟式剎車器以減少慣性，使材料輸送更趨完美。
2、液壓系統
　　油壓泵站：所有液壓設備均采用臺灣品牌，由電控柜控制電磁換向閥油路控制油缸動作，并有電控保壓自鎖功能。油壓可以手動調節。油站一個，分別給開卷機和收卷機供油。油站電機3P,油壓≦140KG,油量4L/min,控制三組油缸，每組帶保壓閥。
3、氣壓系統
　　整平送料放松氣缸采用電磁閥回路控制，托料和壓料氣缸采用手動閥回路控制，水氣分離、油霧潤滑、調壓三點組合,要求空氣壓力在：5kg/c㎡以上。
4、潤滑系統
　　整平送料配有黃油泵，需要定時給齒輪加油，在動作頻繁的元件上設有加油點，需要定期用手動加油泵加油。
5、電控系統總成
　　A、采用獨立電控柜臺控制操作，觸摸式人機界面，操作帶遙控手柄，主要電器原件采用國際知名品牌“施耐德”、“歐姆龍”等。
　　B、主電機采用日本安川伺服電機。
　　C、控制系統采用三菱PLC控制器。
　　D、主控制柜帶電源總開關。
　　E、電源電壓為三相380V。

厚板三合一送料機技術參數
